30kw電磁加熱控制器|30KW半橋感應加熱電源IGBT更換說明

發布時間：2015-07-17  新聞來源：深圳喆能電子技術有限公司

對感應加熱電源斷電操作：

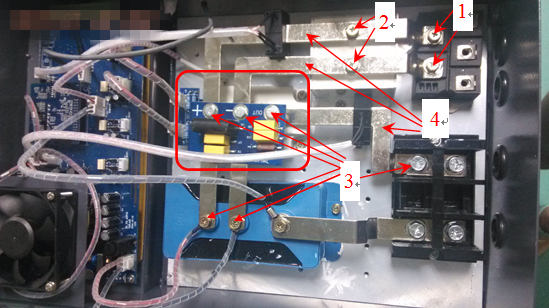

1、拆掉上圖標號1、2、3所示的10顆螺絲，取下標號4所示的3根銅條（注意傳感器不要掉出去）

2、拆掉上圖紅色邊框內的IGBT，清除散熱片上面白色膠狀物（導熱硅脂）的殘留物

3、將發過去的IGBT（手不要摸到4個引出端，容易燒壞元器件）底殼均勻涂抹白色膠狀物（導熱硅脂）后放置到對應位置并上螺絲固定。

4、將標號1、2、3所示螺絲固定擰緊。

5、將標號4所示銅條上螺絲固定并擰緊，注意傳感器方向。

注意：換好元器件后檢查所有連接線是否插錯，所有螺絲是否擰緊（連接線插錯，螺絲松動，容易造成電源燒壞）
