風冷電磁加熱器的散熱

發布時間：2014-11-12  新聞來源：深圳喆能電子技術有限公司

電磁加熱器電源雖然發熱量不高,但是如果是大功率的用于工業節能加熱領域的電磁加熱控制器如果負載匹配不當還是會造成一

定量的發熱。一些內部元器件如IGBT或電容如果熱量過高,也會影響電磁加熱器的性能。所以，控制好電磁感應加熱器的溫度是十分必要的。

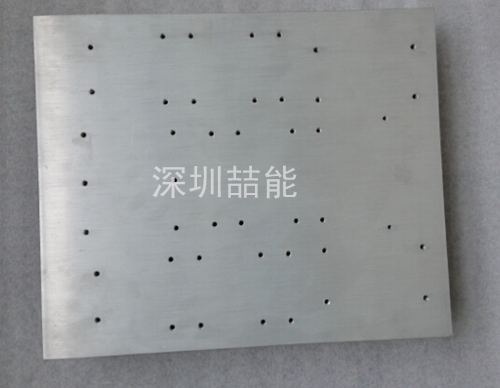

30KW電磁感應加熱器散熱片正面圖

電磁加熱器散熱的主體是一塊鋁制的散熱片。電源上過大電流的元器件比如IGBT、橋堆、濾波電容、諧振電容等都是安裝在散熱片上，以便于熱量能夠被及時帶走。因些在安裝這些元器件時，如果有金屬面接觸鋁熱片，在元器件的金屬面和散熱片的接觸

部分須均勻的涂上傳熱系數好的導熱硅脂。導熱硅脂要涂抹均勻。散熱片背部的頁片極大的增大了鋁板和空氣的接觸面積。散熱片的兩端須對流，一端用風扇及時抽走熱量。所以，風扇和散熱片相通的容器中需要密閉的比較好，不然風扇的風沒有抽到散熱片上。當用戶使用電磁加熱器時，風扇和進風口不能被其它東西遮擋。如果要在電磁加熱控制器外面加一個電源也要考濾好通風。

30KW電磁感應加熱器背面圖

在AI板上面，中大功率的電磁感應加熱器也會加一個風扇給變壓器散熱。

在大功率的電磁感應加熱器上還會給諧振電容加風散散熱。
