電磁加熱器的電流互感器接法

發(fā)布時間：2014-11-15  新聞來源：深圳喆能電子技術有限公司

在工作人員拆卸完電磁加熱器再重新安裝時，時常把電流互感器接反，導致在測機時檢測不到工作電流，或是電磁加熱器不工作了。因此，如果我們不是很熟悉電磁加熱控制器的具體結構時，在進行拆卸時一定要記錄好電流互感器的接法。以便在重新安裝時能夠順利進行。

10KW和15KW電磁加熱器由于電流互感器集成在功率板上，所以無需說明。

30KW半橋：

－進三相380V這路電流的電流互感器接法為：電流互感器電流箭頭方向指向電磁加熱器控制板（本文以后簡稱控制板）。

－出兩相接電磁加熱圈這路電流的電流互感器接法為：電流互感器方向背向控制板。

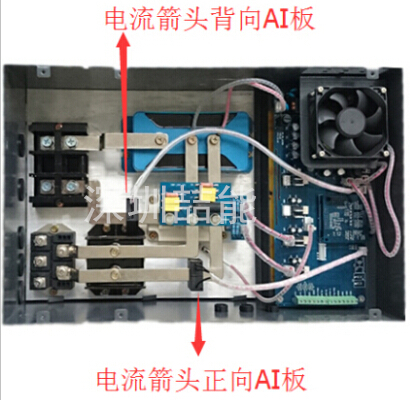

30KW電磁感應加熱器（半橋）電流互感器接法（注：電流箭頭為電流互感器無字一面指向有字一面）

30KW與35KW全橋全部型號（不分通用專用）：

－進三相380V這路電流的電流互感器接法為：電流互感器電流箭頭方向指向控制板。

－出兩相接電磁加熱圈這路電流的電流互感器接法為：電流互感器方向背向控制板。

40KW全橋（不分專用通用）：

－進三相380V這路電流的電流互感器接法為：電流互感器電流箭頭方向指向控制板。

－出兩相接電磁加熱圈這路電流的電流互感器接法為：電流互感器方向指向控制板。

45KW和50KW全部型號（不分通用專用）：

－進三相380V這路電流的電流互感器接法為：電流互感器電流箭頭方向背向控制板。

－出兩相接電磁加熱圈這路電流的電流互感器接法為：電流互感器方向背向控制板。

60KW通用型號（G）：

－進三相380V這路電流的電流互感器接法為：電流互感器電流箭頭方向指向控制板。

－出兩相接電磁加熱圈這路電流的電流互感器接法為：電流互感器方向指向控制板。

－進三相380V這路電流的電流互感器接法為：電流互感器的電流箭頭方向向下。

－出兩相接電磁加熱圈這路電流的電流互感器接法為：電流互感器方向指向控制板。
