電磁加熱導熱油鍋爐設計

發布時間：2020-07-04  新聞來源：深圳喆能電子技術有限公司

導熱油由于本身具備的高溫穩定性、導熱系數高、膨脹系數小等優良特性，因而廣泛應用于工業加熱領域。因此，將電磁加熱技術應用到導熱油鍋爐上，是電磁加熱工業應用的重點領域之一。

下面以某個實際需求的案例形式，進行設計分析：

基本參數：

導熱油比熱容取2269J/(kg*oC)，比重ρ取880kg/ m3，導熱油流速v為30~40m3/h，出油管及進油管內徑為45mm，出油口油溫為200~210oC，回油口油溫為170oC ，溫差△T為40oC。

基本配置：

電源、保溫材料、高溫線圈、控制柜及綁扎固定材料等。

電源及線圈選型：

1.功率需求計算：1小時需要加熱的導熱油重量M=ρ*V=880kg/m3*40m3=35200kg。根據出油回油的溫差知道溫升△T為40oC，則需要的總熱量為Q=cm△T=3194752kj，理論功率P=887kw，按照90%有效因數計算，則實際需要功率約為986kw。考慮到油箱的整體保溫效果可能會損失一部分熱量，初始加熱選1000~1200kw定制工業電源進行方案設計。

2.冷啟動時間計算：S=Q/P=2.269*35200*200/1200/0.85=4.35小時，則按照1200KW功率核算冷啟動需要加熱約4.3小時，這個工作可以進行預約啟動，時間應該是合理的。

3.電磁加熱器選型：綜合第1和第2條情況，為了滿足持續工作的產氣需求，基本功率選擇1000~1200kw之間都是合適的，選擇20臺60kw進行配置或者其它功率進行并機加熱。

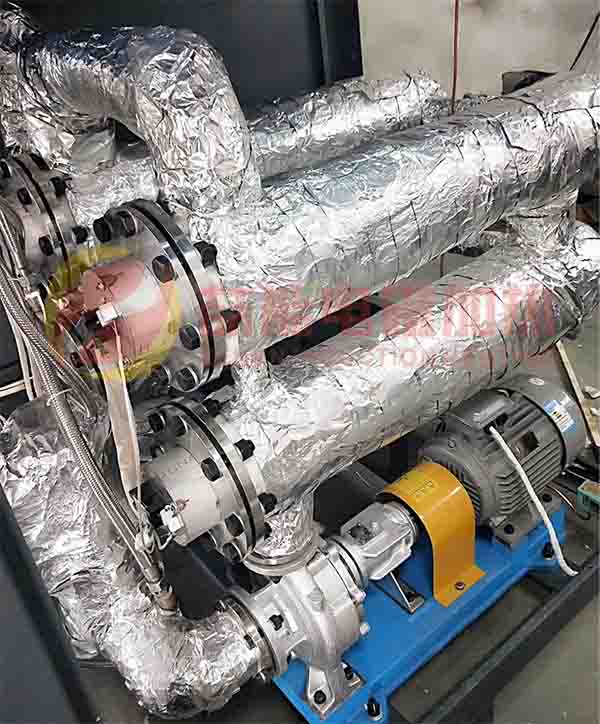

4.電磁加熱棒的定制：將電磁線圈設計成內置式加熱棒，可以把整個感應器和線圈組成封閉形狀，然后浸入導熱油加熱的管段內，每組線圈長度根據感量需求約為30米（不含引線）。

5.電控箱獨立控制，中試時可以采用統一空氣開關控制，電位器調檔分別操作。采用進出口溫控選擇控制，手動優先原則。
